PCB分板机
您的位置:首页 -> 产品展示 -> 分板机展示 -> PCB分板机

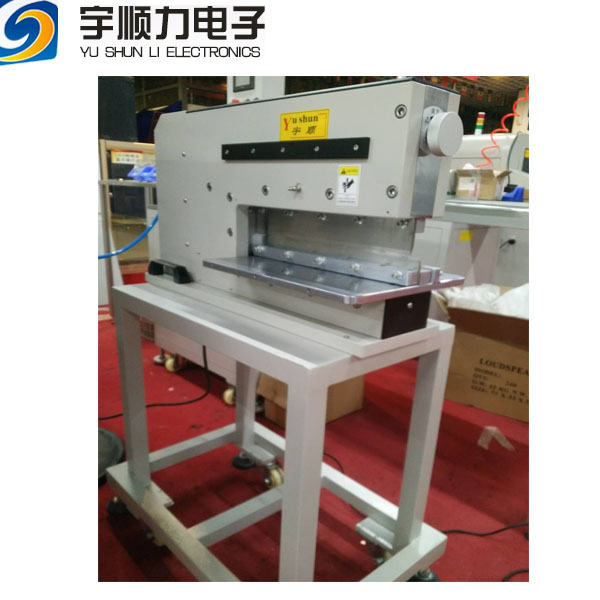

闸刀式分板机

闸刀式分板机

 详情说明


概述:

  1. 针对COB光源板开发的分板设备,采用PLC触摸屏控制自动送料分板。

  2. 方便分板各种COB基板,球ED铝基板,COB陶瓷板等。

  3. 防呆结构设计,操作简易,安全生产。

  4. 分板效率比传统分板机快5-6倍。

  5. 分切时对元件微应力在200左右,避免锡裂,防止精密零件受损。

  6. 气混合式设计,双直刀分切,特别适用与分割精密PCB板。

  7. 铡刀式分割,适用于各种厚度PCB板,切板行程厚度2MM以下。



自动铡刀分板机-YSV-4A


  1. 产品简介:
    1、PLC精确控制自动化分板,对接上板机,可实现无人值守全自动分板作业。
    2、针对半导体产品分板设计。
    3、特定料盒自动上料,并且有防呆功能。
    4、采用铡刀方式分板,应力小,分板质量高。
    5、自动取料,产品自动摆盘,并且可摆进笼。
    6、全程无需人工操作,对产品到一定的保护作用。

    作业流程:

  1. 人工将装有产品的特定料盒放入机器

  2. 机器自动定位料盒,气杆推产品到机器定位治具

  3. 机械手夹取产品,送入分板机

  4. 分板机按照设定的程序开始分板

  5. 后端机械手夹取产品,放入定位冶具

  6. 摆盘机械手吸取产品,进行摆盘

  7. 机器完成一个工作流程

    产品详情

    • 分板寸尺:L100*W200MM (可定制)
    • 刀具尺寸Toolsize:直刀230*45*6


项目

YSV-4A

名称

半自动铡刀分板机

外形尺寸Outline size L/W/H

(L)890X (W)550X(H)1090mm

刀具尺寸Toolsize

直刀230*45*6

刀具材质Tool material

进口高速钢

刀具品牌Tool brand

宇顺自制

分板厚度Router thickness

0.5-3.0mm板厚(V-CUT 板厚三分之一)

分板寸尺

L100*W200MM (可定制)

分板速度Router speed

1刀/2s

工作气压Air pressure

O.5-0. 8mpa

工作电压Voltage

220v可选

设备功率Power

120W

重量Weight

约150kg
