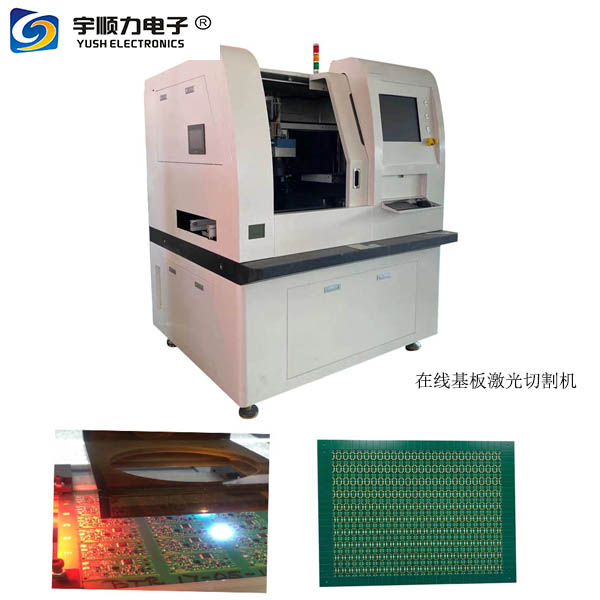

FPC柔性线路板激光分板机

 详情说明
产品详情

产品信息

高效、快速的FPC/PCB外型切割、钻孔及覆盖膜开窗、PCB去铜等功能。

分块、分层、指定块或选择区域切割并直接成型的功能让你随心所悦,自由切割。

轮廓边缘齐整圆顺、光滑无毛刺、无溢胶,呈现完美的品质。

特别适合精细、高难度、复杂的图案等外型的切割。

高精度CCD自动定位、对焦,使定位快速准确,省时省心,高效率,快速交货。

产品特点

高性能激光器: 采用国际一线品牌的固态紫外激光器,具有光束质量好、聚焦光斑小、功率分布均匀、热效应小、切缝宽度小、切割质量高等优点是完美切割品质的保证。

快速与高精度:高精度、低漂移的振镜与快速的无铁心直线电机系统平台组合,在快速切割同时保持微米量级的高精度。

完全自动定位:采用高精度CCD自动定位,精度高,无需人工干预,操作简单,实现同类型一键式模式,大大提高生产效率。

图档处理方便:接受标准的AutoCAD或CAM350等格式即可使用。

废气处理系统:吸风系统可以将切割废气全部消除,避免了对操作人员的危害及对环境的污染。

简单易学软件:自主研发的基于Windows系统的控制软件,易操作的中文界面,友好美观,功能强大多样,操作简单方便。

可与产线集成:可依据生产要求搭载专用的上下料系统,实现生产的全自动化,大幅提高生产效率,是专为FPC加工量身打造的设备。

自动化程度高:振镜自动校正、自动调焦、自动对位、全程实现自动化,机台操作简单。

技术参数

参数名称 参数值
激光机主体尺寸 (L*W*H)1480mm*1360mm*1412mm
型号 MicroScan 1000 P+
FPC柔性线路板激光分板机机重量 1600 KG
FPC柔性线路板激光分板机供应电源 Ac220V
激光波长 355 nm
激光器 Optowave 10W(美国)
材料厚度 <0.8mm
整机精度 ±20 μm
平台定位精度 ±2 μm
平台重复精度 ±2 μm
FPC柔性线路板激光分板机幅面 440*380 mm
最大功率 3KW
振镜系统 CTI(美国)
吸尘器供应电源 AC220 V
聚焦光斑直径 20 μm
环境温度 20±2 ℃
环境湿度 <60 %
机床主体 大理石
直线电机 Hiwin
运动系统 全闭环交流直线电机系统



优点:1、非接触加工,更保护电路;2、切割覆盖膜不发黑,外形加工边缘光滑漂亮;3、机器精度高,不会出现偏位的现象;4、采用高精度CCD自动定位、自动对焦,图形再复杂,也轻松应对,省时省心; 5、界面友好,操作简单,使用方便,运用自如;6、体积小,节省更多空间;7、严谨的安全设计;8、降低能耗,节省成本; 9、切割速度块,性能稳定,性价比高;10、激光器寿命长,维修及更换激光器成本低。
