高端智能清洗机专业制造商
专注于为SMT行业提供一体化清洗解决方案
设计：专业设计，技术领先-----多名机拥有械&电气设计专业人才，以超强的研发实力，获得多项专利和用户荣誉
制作：精细生产，品质保证-----工匠精神打造精品，生产环节得到严格控制，确保产品品质
服务：用心服务,客户至上------用心服务于客户，专业技术人才可根据用户需求提供整体解决方案
设备概述：YSL-660系列全自动PCBA板清洗机;是一款在线式全自动PCBA板专用清洗机，适用于传统洗板水，无需人工接触清洗剂，该设备把PCBA板传输技术和毛刷清洗技术相结合，前后左右各个方向多道刷洗，清洗无死角，确保PCBA板达到洁净要求。适合单面PCBA板焊接面的清洗，不会润湿正面元件。
应用领域：航空 高铁 医疗 智能手机 汽车 新能源 通讯基站 高端电源

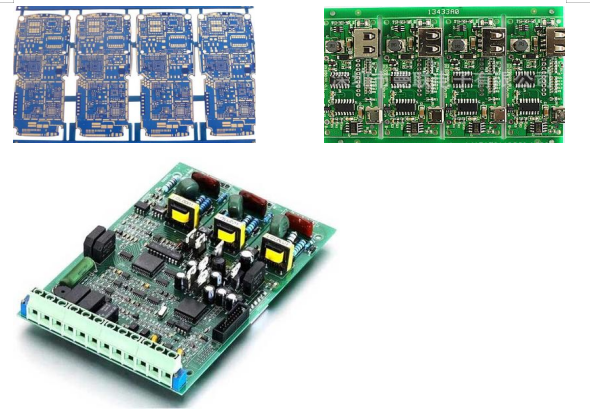

清洗对象：PCB PCAB
机器特点：
1.本机独有机身结构，性能稳定，清洗效果本行业最高。
2.专用于锡珠、助焊剂痕迹及抓纹之清理。
3.进口棕毛刷，防静电刷，不会产生静电，不会伤害 PCBA 板。
4.适用于有板边的 PCB 板，（板边距离最少 1.5mm），PCBA 板适应宽度范围。
5.加厚型弹片爪确保运输中 PCBA 板不会移位。
6.清洗剂自动涂覆系统：保证 PCBA 板焊接面能均匀涂覆洗板水，不影响其他零件的表面。
7.圆盘刷+二道滚筒：确保 PCBA 板各个方向清洁到位，无死角。
8.清洁毛刷高度，转速（无级变速）均可调整，适应不同程度的清洗需求 。
9.工作所产生的废弃物自动汇聚在机器下部的过滤箱内，方便清理。
10.采用高品质电子调速电机驱动，电机速度无级可调，经久耐用。
11.采用 220 伏供电。使用方便。
12.采用品牌电器，控制系统，确保控制系统具有可靠性和稳定性。
13.采用模块化控制。
机器规格：
|
型号 |
YSL-660 |
YSL-660N |
|
PCBA板最大尺寸： |
350mm(L) x 350mm(W) |
550mm(L) x550mm(W) |
|
外部尺寸： |
L1880*W870*H980±2mm |
L2150*W970*H980±2mm |
|
涂覆滚筒尺寸： |
φ100mm |
φ100mm |
|
圆盘刷尺寸： |
φ350mm |
Φ550mm |
|
主轴转速： |
0-500 转/分钟（可调） |
0-500 转/分钟（可调） |
|
工作电压： |
220V/50HZ |
220V/50HZ |
|
总功率： |
1（KW） |
22（KW） |
|
传送速度： |
0.05～1.8m/min（无级变速） |
0.05～1.8m/min（无级变速） |
清洗工艺及参数：
入板------一级毛刷清洗-----二级圆盘式清洗----三级毛刷清洗-----四级圆盘式清洗
|
项 目 |
工艺名称 |
清洗介绍 |
清洗速度 |
清洗方式 |
清洗箱 |
备注 |
|
1 |
一级清洗 |
湿式 |
可调 |
滚筒刷（黑色） |
定制
|
防静电材质 |
|
2 |
二级干洗 |
干式 |
可调 |
圆盘刷（黑色） |
定制
|
防静电材质 |
|
3 |
三级清洗 |
湿式 |
可调 |
滚筒刷（黑色） |
定制
|
防静电材质 |
|
4 |
四级干洗 |
干式 |
可调 |
圆盘刷（黑色） |
定制
|
防静电材质 |
结构与功能：
设备结构：包括上料接驳机构，运输机构，毛刷清洗系统，循环过滤系统，风干系统，PLC 程序控制器，等自动化控制系统等组成。各系统均为独立模块式设计，操作简单，维护方便。
整机通过 PLC 实现自动化控制,功能齐全，同时具备全自动、手动两种操作模式。自动模式为（经 济 运 行 模 式）可大幅降低清洗剂和电能的消耗。
圆盘刷和滚筒刷同时对 PCB A 板底部进行前后左右全方位清洗，清洗无死角；
清洗模块 配备完全密闭的三级自动循环过滤系统，连续过滤清洗后来污渍，使清洗液始终保持在高水平的活性状态，清 洗 液 循 环 利 用 。
清洗液箱配备低液位报警和超限液位报 警 功 能 。
风干装置，通过风扇作用在清洗后的 PCB A 板上，使其表面迅速干燥。
湿洗模块和干洗模块的电机独立,可独立调节速度.独立调节高度。适合各种
功能：一 级 湿 洗 模 块：包含两组磨料刷，两组喷淋管路，逆向旋转对 PCB 板进行刷洗，清洗液回流至循环系统。
二 级 干 洗 模 块：包含一组圆盘棕毛刷，逆向旋转对 PCBA 板进行清洗。
三 级 湿 洗 模 块：包含一组滚筒磨料毛刷，一组喷淋管路，逆向旋转对 PCBA 板进行刷洗，清洗液回流至循环系统。
四 级 干 洗 模 块 ：包含一组圆盘棕毛刷，正向旋转对 PCBA 板进行清洗。
机器结构与特点：
触摸屏控制，机器具备自动加排药水功能，实时显示液位功能
液位控制系统：当清储液箱中的液面下降到低位液位警戒线时，液位控制器会发出报警信号， 提示人工进行补液。
采用进口防静电刷，耐磨，使用周期长，降低维护成本。
精准感应，更加节能高效，降低使用成本。
双侧独立排风口，不会造成环境污染，更加环保，可调。
循环过滤系统：1.清洗槽
2. 储液槽
3. 初级过滤
4. 沉淀池
5. 储液池
6. 循环泵
控制系统：
1. 手动运行模式：可手动逐个完成各系统功能
2. 全自动运行模式：当机器内无 PCBA 板通运时，系统会进行判断，此时清洗 毛刷, 水泵会进入停止状态。清洗液循环系统进入全密闭状态
