全自动锡膏打印机  YSL-510H

特性

1.适合大尺寸产品印刷

2.简单的校准和维护

3.印刷质量稳定

4.独立开发的图像处理软件








整体图

1.机壳模块

2.CCD图像捕获模块

3.z轴模板提升模块

4.刮刀打印模块

5.清洗模块

6.平台微调模块

7.轨道及输送模块

8.三色警示灯

9.显示和输入装置







技术参数


型号：YSL- 510H

屏框尺寸(mm) 650(×)×5500(Y)-737(×)×737(Y)

厚度∶20-40mm

最小PCB(mm) 50(×)×50(Y)mm

最大PCB(mm) 510(X)×510(Y)

厚度0.2mm~6mm(pcb小于0.4mm时使用夹具)

曲线<1%(对角线测量)

PCB背面部件高度18mm

输送高度900±40mm

磁力支架，磁力片，真空室

侧夹和顶夹

pcb工艺边距≥2.5mm

输送速度0~1500mm/秒，增量1mm

输送带u型皮带

塞子法气缸

卡板位置根据单板尺寸设置PCB卡板位置

Set by software软件设置

打印速度5-200mm/s可调

步进电机驱动刮刀升降

钢刮板、橡胶刮板(可选)

刮板角度60°

刮板压力0~20kg

三段基板分离;速度∶0.1-20mm/s;距离∶0-20mm

对准位置方法标记自动对准

相机德国BASLER,1/3”CCD,640*480像素，像素尺寸5.6μmx5.6μm

获取图像方法上/下双照片

相机灯同轴灯，环形灯四种灯可调

视野9mm*7mm

标记尺寸直径或边长1mm~2mm，允许偏差10%

标记形状cir,Rec或菱形等

标记位置PCB专用标记或PCB板

2D检测/

精度表调节范围x =±10mm,Y=±10mm,0=±2°

定位精度±0.01mm

印刷精度±0.015mm

时间循环时间<7.5 exprint，清洗时间)

转换线路时间<5分钟

编程时间<10min

控制系统计算机配置工业PC,Windows官方系统

系统语言中文/英文

预和下一个机器连接smema

用户授权设置用户PW和高级PW

清洗系统干湿(标准)，真空型(可选)

液位检测液位自动报警检测

电源参数主电源ac220v±10%50/60HZ单相

总功率约3kw

主送风4.5~6kgf/cm2

机器重量约1300Kg

机器尺寸1350(L)×1625(W)×1535(H)mm

可选气动顶夹标准

上夹+侧夹用于PCB(厚度≤1mm)

PCB(厚度≤1mm)和FPC的真空吸附和清洁

自动加锡/

自动装卸/

双面PCB(PCB背面部件高度≤9mm)

自动定位网框标准

PCB板厚度移动调节功能/

刮刀压力反馈功能/

空调客户可自行购买

其余焊锡膏在钢网监控系统上/

SPI close loop SPI闭环

UPS下电保护UPS 15分钟下电保护

工业4.0条码跟踪功能，生产分析等



精密/稳定/

1 .国内首创在线校准技术

2.新的刮刀压力设置软件

3.自动校准功能——对钢轨杆磨损自动补偿

4.智能2D检查

5.新的清洁刷

6.每台设备已通过CPK测试，并有测试报告(PDF文件)

7.新型酒精清洗结构

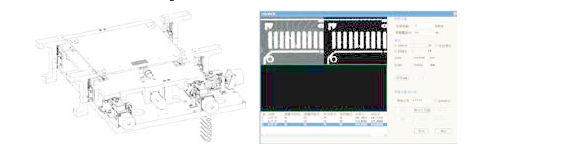

精密平台调节装置智能二维检测

(调整系统)






标记点识别技术，印刷质量稳定





精度的保证
